Inline Überwachung von Ölanteilen und absorbierenden Substanzen in Wasser und Prozessmedien in Industrie, Umwelttechnik und Wasseraufbereitung.
Der Inline- Trübungssensor Modell LAS arbeitet nach dem Messprinzip der Lichtabsorption und erfasst
Trübstoffe in Flüssigkeiten zu erfassen. Ein Lichtstrahl durchleuchtet dabei das zu messendes Produkt. Dabei ist ein Detektor gegenüber der Lichtquelle angeordnet und erfasst den NIR- Anteil ausgehend von der Lichtquelle. Die detektierte NIR- Strahlung ändert sich in Abhängigkeit von der jeweiligen Trübung.
Der Messverstärker wertet die Intensitätssignale aus und berechnet den Messwert. Als Messverstärker wird das Modell C1 oder alternativ das Modell C2 eingesetzt.

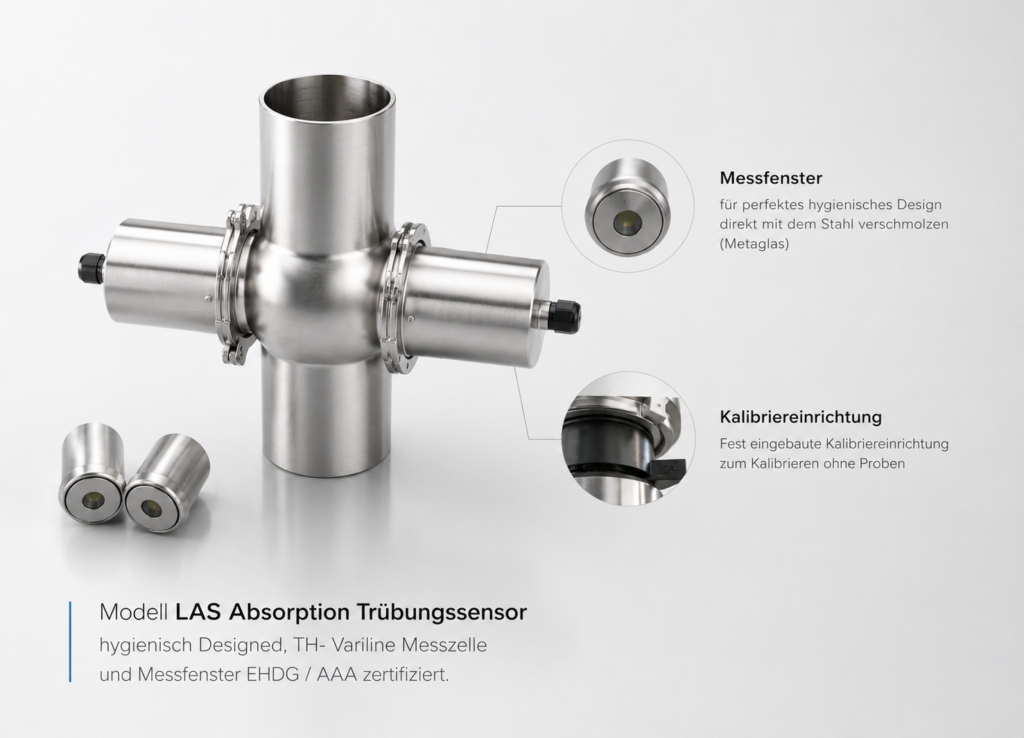

Der Sensor Modell LAS zeichnet sich durch einen geringen Wartungsaufwand und Großen Messbereichsumfang aus und eignet sich ideal für den Dauerbetrieb mit hohen Standzeiten. Durch den Einsatz von metallverschmolzenen Messfenstern und einer Lebensmittelzertifiziertem TH- Variventmesszelle kann auf eine zusätzliche Fensterdichtung komplett verzichtet werden. Auf diese Weise entstehen keine Toträume oder hygienische Probleme durch die Dichtungssitze an den Messfenstern.
Nennweiten: DN 25 – DN 125 (TH- Variventmesszellen)
Temperaturbereich: max. 140°C
Sensormaterial: Edelstahl 1.4404
Fenstermaterial: Metaglas
Dichtungsmaterial: Keine zusätzliche Fensterdichtung erforderlich
Messbereich: typisch 0-100 / 0-500 EBC
Reproduzierbarkeit: ± 1 %
Detektorsystem: Silizium Pindiode
Messwellenlängen: 460 – 900nm
Schutzart: IP65 / NEMA 4X
Reinigung: CIP- fähig
Der Inline- Trübungssensor Modell LAS arbeitet nach dem Messprinzip der Lichtabsorption und erfasst
Trübstoffe in Flüssigkeiten zu erfassen. Ein Lichtstrahl durchleuchtet dabei das zu messendes Produkt. Dabei ist ein Detektor gegenüber der Lichtquelle angeordnet und erfasst den NIR- Anteil ausgehend von der Lichtquelle. Die detektierte NIR- Strahlung ändert sich in Abhängigkeit von der jeweiligen Trübung.
Der Messverstärker wertet die Intensitätssignale aus und berechnet den Messwert. Als Messverstärker wird das Modell C1 oder alternativ das Modell C2 eingesetzt.
Der Sensor Modell LAS zeichnet sich durch einen geringen Wartungsaufwand und Großen Messbereichsumfang aus und eignet sich ideal für den Dauerbetrieb mit hohen Standzeiten. Durch den Einsatz von metallverschmolzenen Messfenstern und einer Lebensmittelzertifiziertem TH- Variventmesszelle kann auf eine zusätzliche Fensterdichtung komplett verzichtet werden. Auf diese Weise entstehen keine Toträume oder hygienische Probleme durch die Dichtungssitze an den Messfenstern.
Nennweiten: DN 25 – DN 125 (TH- Variventmesszellen)
Temperaturbereich: max. 140°C
Sensormaterial: Edelstahl 1.4404
Fenstermaterial: Metaglas
Dichtungsmaterial: Keine zusätzliche Fensterdichtung erforderlich
Messbereich: typisch 0-100 / 0-500 EBC
Reproduzierbarkeit: ± 1 %
Detektorsystem: Silizium Pindiode
Messwellenlängen: 460 – 900nm
Schutzart: IP65 / NEMA 4X
Reinigung: CIP- fähig
Trübungs-, Farb- und Konzentrationsänderungen im Prozessmedium beeinflussen die Lichtabsorption im sichtbaren und nahen Infrarotbereich. Der LAS (NIR-/VIS-Absorption) nutzt diesen Effekt und misst die Absorption inline direkt im laufenden Prozess. Dadurch lassen sich Änderungen von Trübstoffen und absorbierenden Substanzen zuverlässig erfassen, ohne den Prozess zu unterbrechen oder zu beeinflussen.
Der LAS (NIR-/VIS-Absorption) überwacht Prozessmedien kontinuierlich mittels Absorptionsmessung im sichtbaren und nahen Infrarotbereich direkt im Prozess. Änderungen von Trübung, Farbe und Konzentration werden inline erfasst, ohne Probenahme oder Eingriffe in den laufenden Betrieb. Das optische Messprinzip liefert stabile und reproduzierbare Messwerte auch bei wechselnden Produkteigenschaften. So lassen sich Prozessabweichungen frühzeitig erkennen und Abläufe zuverlässig überwachen und steuern.
Da Trübungs-, Farb- und Konzentrationsänderungen im Prozessmedium die Lichtabsorption im sichtbaren und nahen Infrarotbereich beeinflussen, liefern Inline-Messungen besonders aussagekräftige Ergebnisse. Der LAS (NIR-/VIS-Absorption) erfasst diese Absorptionsänderungen kontinuierlich direkt im Prozess. Dadurch entstehen stabile und reproduzierbare Messwerte, mit denen Änderungen von Trübung und Konzentration sowie Prozessabweichungen zuverlässig erkannt und frühzeitig detektiert werden können.
Der Messverstärker Modell C1 verarbeitet die Messsignale des Inline-Fotometers LAS präzise und zuverlässig. Dank PC-gestützter Konfiguration, USB-Schnittstelle, LCD-Anzeige, 4–20-mA-Ausgang und Relaisausgängen lässt er sich flexibel an unterschiedliche Anwendungen der Trübungsmessung anpassen.
