Der FLUCOmat ist ein Messsystem, welches zur Überwachung von Wasseroberflächen eingesetzt wird. Durch das Fluoreszenzprinzip ist es möglich Öl auf Wasser kontinuierlich mit einer hohen Empfindlichkeit zu erkennen. So ist es möglich, frühzeitig Verunreinigungen auf der Wasseroberfläche zu erkennen. Dies ist ebenfalls bei schwankenden Wasserständen möglich.
Das Gerät arbeitet auf Basis des Fluoreszenzprinzip. Dabei wird eine Wasseroberfläche mit UV Licht beleuchtet. Befindet sich Öl auf der Wasseroberfläche, fangen die Kohlenwasserstoffe im Öl an zu fluoreszieren. Das Fluoreszierende Licht des Öles wird durch den Sensor erfasst. Dieser Effekt wird als Fluoreszenz bezeichnet.
Das Fluoreszenz- Licht wird vom Sensor erfasst und als Öl- Signal ausgewertet. Um die Ansprechempfindlichkeit des Systems nochmals zu erhöhen, kann zusätzlich zur Fluoreszenz noch ein Reflexionsanteil erfasst werden. Das System erreicht auf diese Weise eine bisher unerreichte Empfindlichkeit, und kann ohne Probleme Öle im µl Bereich auf der Wasseroberfläche erkennen.
Um optimal zu arbeiten, muss der Sensor einen konstanten Abstand zur Wasseroberfläche haben.
Größere Niveauschwankungen müssen über Pontons oder über das Ultraschall- gesteuerte Niveauliftsystem Modell NiveauTron ausgeglichen werden. Ein Bypassbehälter erlaubt Messungen im Durchfluß sowie eine Kalibrierung in ppm oder mg/l.
Der FLUCOmat überwacht kontinuierlich Ölfilme und organische Spurstoffe auf Wasseroberflächen, ohne dass Eingriffe in den Prozess erforderlich sind. Einerseits liefert das System stabile und präzise Messwerte, andererseits kompensiert es Schwankungen von Temperatur, Farbe oder Strömungsbedingungen. Dadurch können Veränderungen frühzeitig erkannt werden, Prozessabläufe effizient gesteuert werden und die Qualität des Wassers oder Prozessmediums zuverlässig gewährleistet bleiben.
FLU-103-WA Ausführung: IP 65 Wandaufbaugehäuse | FLU-103-19 Ausführung: 19“ Baugruppenträger | |
Gehäuse Sensor | Edelstahl 1.4301 | Edelstahl 1.4301 |
Temperaturbereich | -20°C to 45°C | -20°C to 45°C |
Abmessungen Umformer | ca. 355 x 235 x 325 mm | 19“ / 3HE / 84TE |
Schutzart Umformer | IP65 / Nema 4X | IP30 |
Abmessungen Sensor | ca. 360 x 240 x 280 mm | ca. 360 x 240 x 280 mm |
Schutzart Sensor | Ip65 / Nema 4X | IP65 |
Optionaler Ex-Schutz | ATEX Zone I / Zone II | ATEX Zone I / Zone II |
Das Gerät arbeitet auf Basis des Fluoreszenzprinzip. Dabei wird eine Wasseroberfläche mit UV Licht beleuchtet. Befindet sich Öl auf der Wasseroberfläche, fangen die Kohlenwasserstoffe im Öl an zu fluoreszieren. Das Fluoreszierende Licht des Öles wird durch den Sensor erfasst. Dieser Effekt wird als Fluoreszenz bezeichnet.
Das Fluoreszenz- Licht wird vom Sensor erfasst und als Öl- Signal ausgewertet. Um die Ansprechempfindlichkeit des Systems nochmals zu erhöhen, kann zusätzlich zur Fluoreszenz noch ein Reflexionsanteil erfasst werden. Das System erreicht auf diese Weise eine bisher unerreichte Empfindlichkeit, und kann ohne Probleme Öle im µl Bereich auf der Wasseroberfläche erkennen.
Um optimal zu arbeiten, muss der Sensor einen konstanten Abstand zur Wasseroberfläche haben.
Größere Niveauschwankungen müssen über Pontons oder über das Ultraschall- gesteuerte Niveauliftsystem Modell NiveauTron ausgeglichen werden. Ein Bypassbehälter erlaubt Messungen im Durchfluß sowie eine Kalibrierung in ppm oder mg/l.
Der FLUCOmat überwacht kontinuierlich Ölfilme und organische Spurstoffe auf Wasseroberflächen, ohne dass Eingriffe in den Prozess erforderlich sind. Einerseits liefert das System stabile und präzise Messwerte, andererseits kompensiert es Schwankungen von Temperatur, Farbe oder Strömungsbedingungen. Dadurch können Veränderungen frühzeitig erkannt werden, Prozessabläufe effizient gesteuert werden und die Qualität des Wassers oder Prozessmediums zuverlässig gewährleistet bleiben.
| FLU-103-WA Ausführung: IP 65 Wandaufbaugehäuse | FLU-103-19 Ausführung: 19“ Baugruppenträger | |
|---|---|---|
| Gehäuse Sensor | Edelstahl 1.4301 | Edelstahl 1.4301 |
| Temperaturbereich | -20°C to 45°C | -20°C to 45°C |
| Abmessungen Umformer | ca. 355 x 235 x 325 mm | 19“ / 3HE / 84TE |
| Schutzart Umformer | IP65 / Nema 4X | IP30 |
| Abmessungen Sensor | ca. 360 x 240 x 280 mm | ca. 360 x 240 x 280 mm |
| Schutzart Sensor | Ip65 / Nema 4X | Ip65 |
| Optionaler Ex-Schutz | ATEX Zone I / Zone II | ATEX Zone I / Zone II |

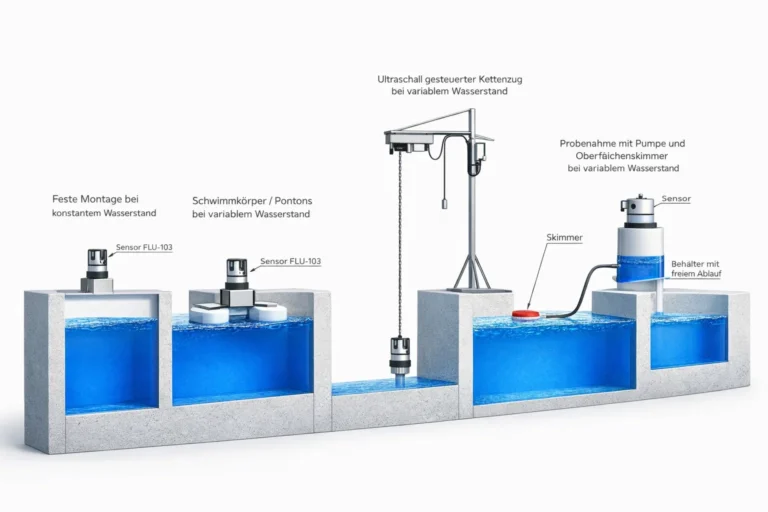

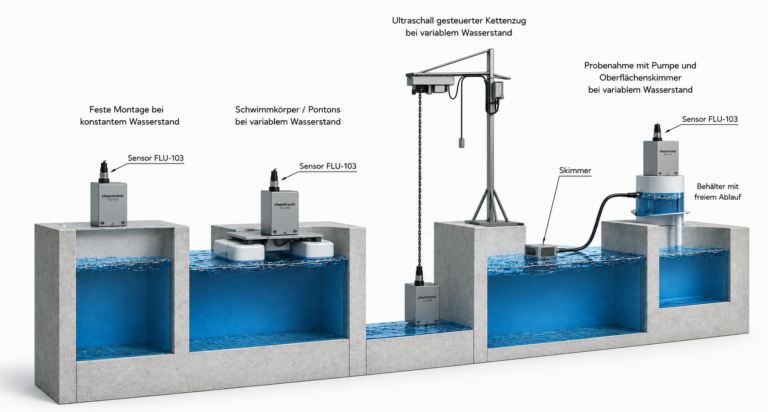

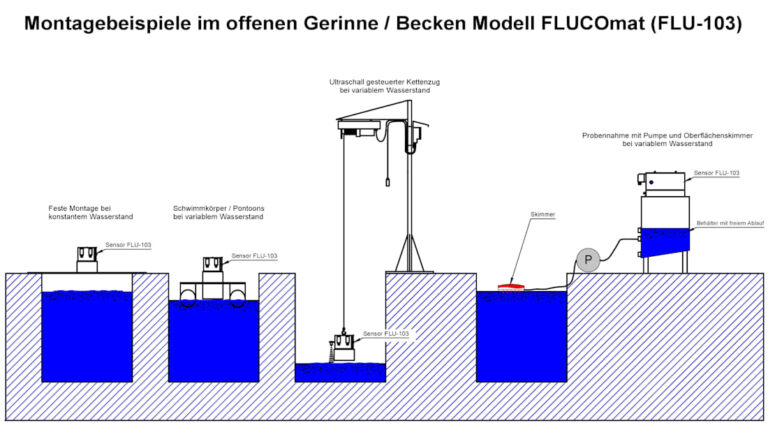

Die Festmontage ist eine unkomplizierte Methode zur Installation des Sensors. Dabei erfolgt die Montage entweder mittels eines Montagerahmens oder eines Gelenkarms. Hierbei ist es entscheidend, einen konstanten Wasserstand sicherzustellen. Für optimale Messergebnisse sollte der Wasserstand nicht mehr als +/- 4 cm schwanken.
Die Pontoon-Montage bietet eine einfache Möglichkeit, Änderungen des Wasserstands zu kompensieren. Dabei positionieren die Schwimmkörper den Sensor stets in einem konstanten Abstand über der Wasseroberfläche. Dieses System gewährleistet eine zuverlässige Messung unabhängig von den Schwankungen des Wasserspiegels.
Der Ultraschall gesteuerte Kettenzug hebt oder senkt den Sensor, um den konstanten Abstand zur Wasseroberfläche zu gewährleisten. Dies ist besonders nützlich, wenn der Sensor in engen räumlichen Bedingungen eingesetzt wird.
Zusätzlich zum Kettenzug wird der Sensor über ein mechanisches Schienensystem geführt. Diese Führungsschienen sind an der Schachtwand montiert, um ein Verkanten des Sensors zu verhindern.
Montage des Sensors auf dem Bypass-Behälter. Ein Skimmer schwimmt auf der Wasseroberfläche und gewährleistet, dass die selbstansaugende Pumpe das Oberflächenwasser effizient fördert. Aufschwimmendes Öl wird dabei zusammen mit dem Wasser in den Bypass-Behälter geleitet. Der freie Ablauf des Behälters sorgt für einen konstanten Wasserspiegel, sodass der Sensor stets den optimalen Abstand zur Wasseroberfläche hat.
Der Messverstärker FLU-103 wertet die Messsignale des FLUCOmat zuverlässig aus und eignet sich für die permanente Überwachung von Wasseroberflächen auf schwimmendes Öl. Mit 0/4–20-mA-Ausgang, Relaisausgängen und automatischer Selbstdiagnose ist er für den robusten Einsatz im industriellen Dauerbetrieb ausgelegt.
