Der TURBIsmart-F (12° Streulicht) ist ein Inline-Trübungssensor, der Partikel und Schwebstoffe in Flüssigkeiten über Vorwärtsstreulichtmessung kontinuierlich und berührungslos erfasst.

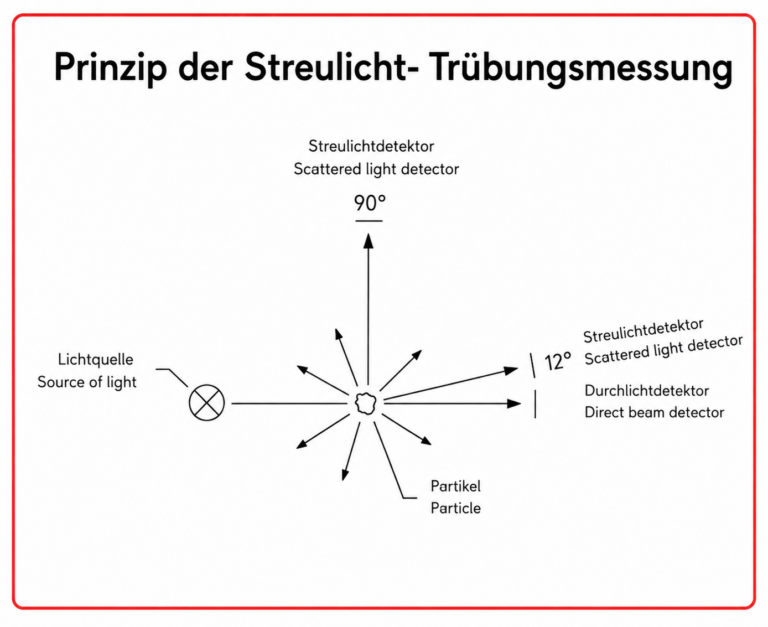

Das Trübungsmessgerät Modell TURBIsmart-F arbeitet nach dem Messprinzip der 12°
Vorwärtsstreulichtmessung. Der Sensor erfasst suspendierte Partikel in Flüssigkeiten und ist
für den Dauerbetrieb mit hohen Standzeiten ausgelegt. Die Messung arbeitet nahezu
partikelgrößenunabhängig und gewährleistet so konzentrationslineare Messergebnisse. Die
Kalibrierung erfolgt abhängig von der jeweiligen Anwendung in den spezifizierten
Messbereichen und Maßeinheiten. Eine Beeinflussung der Messung durch Produktfarbe,
Alterung der Lichtquelle oder Fensterverschmutzung wird durch eine Verhältnismessung
nahezu komplett kompensiert. Der Einbau erfolgt über totraumfreie TH- Variline Messzellen und ist für Anwendungen im Lebensmittelbereich zertifiziert.
Der integrierte Messverstärker ist auf einfache Weise mit einem Laptop zu konfigurieren.
Nennweiten: DN 25 – DN 125 (TH- Variventmesszellen)
Prozessdruck: PN 10 / ANSI class 150
Temperaturbereich: maximal 120°C / 140°C kurzzeit
Sensormaterial: 1.4404
Fenstermaterial: Metaglas
Dichtungsmaterial: Keine zusätzliche Fensterdichtung erforderlich
Messbereich: typisch 0-1 …10 EBC (andere auf Anfrage)
Reproduzierbarkeit: ± 1 %
Schutzart: IP65 / NEMA 4X
Reinigung: CIP- fähig
Versorgung: 24VDC ±10% (>15W)
Analogausgang: 2x Kontaktlast 24VDC/1A
Schaltausgänge: USB
Das Trübungsmessgerät Modell TURBIsmart-F arbeitet nach dem Messprinzip der 12°
Vorwärtsstreulichtmessung. Der Sensor erfasst suspendierte Partikel in Flüssigkeiten und ist
für den Dauerbetrieb mit hohen Standzeiten ausgelegt. Die Messung arbeitet nahezu
partikelgrößenunabhängig und gewährleistet so konzentrationslineare Messergebnisse. Die
Kalibrierung erfolgt abhängig von der jeweiligen Anwendung in den spezifizierten
Messbereichen und Maßeinheiten. Eine Beeinflussung der Messung durch Produktfarbe,
Alterung der Lichtquelle oder Fensterverschmutzung wird durch eine Verhältnismessung
nahezu komplett kompensiert. Der Einbau erfolgt über totraumfreie TH- Variline Messzellen und ist für Anwendungen im Lebensmittelbereich zertifiziert.
Der integrierte Messverstärker ist auf einfache Weise mit einem Laptop zu konfigurieren.
Nennweiten: DN 25 – DN 125 (TH- Variventmesszellen)
Prozessdruck: PN 10 / ANSI class 150
Temperaturbereich: maximal 120°C / 140°C kurzzeit
Sensormaterial: 1.4404
Fenstermaterial: Metaglas
Dichtungsmaterial: Keine zusätzliche Fensterdichtung erforderlich
Messbereich: typisch 0-1 …10 EBC (andere auf Anfrage)
Reproduzierbarkeit: ± 1 %
Schutzart: IP65 / NEMA 4X
Reinigung: CIP- fähig
Versorgung: 24VDC ±10% (>15W)
Analogausgang: 2x Kontaktlast 24VDC/1A
Schaltausgänge: USB
Das Messsystem ist auf geringe Wartung und lange Standzeiten ausgelegt. Belagbildung auf den Messfenstern sowie Farbänderungen des Produkts werden zuverlässig kompensiert. Stahlverschmolzene Metaglas-Messfenster sorgen zusätzlich für hohe Beständigkeit und eine lange Lebensdauer.
Die Messzelle ist im hygienischen Design ausgeführt und lässt sich dadurch einfach warten und reinigen. Das typische Kalibrier- und Wartungsintervall liegt bei etwa 24 Monaten. Je nach Messbereich und Anwendung kann das Intervall variieren.
Die NIR LED erreicht typischerweise eine Standzeit von etwa 5 Jahren. Alternativ ist eine gasgefüllte Vollspektrum-Messlampe erhältlich. Mit optionalem Ex-Equipment kann das System sicher in Ex-Zone 1 und Ex-Zone 2 eingesetzt werden.
