Inline-Messsystem zur kontinuierlichen Überwachung hoher Trübungen und Feststoffkonzentrationen im Prozess. Durch die NIR-Absorptionsmessung werden auch bei stark belasteten Medien stabile und zuverlässige Messwerte ohne Probenahme ermöglicht.
Der Trübungssensor verwendet das Prinzip der NIR-Absorption, um Trübstoffe in Flüssigkeiten zu erfassen. In der Optik des Sensors sind LED-Leuchtmittel mit Emission im Nah-Infrarot-Bereich, sowie eine hochpräzise Empfängerdiode verbaut. Die Messung im Infrarotbereich sorgt für präzise Messergebnisse, unbeeinflusst von Schwankungen der Produktfarbe. Die Messfenster der Sonde können bei laufendem Betrieb mittels eingebauter Düsen gereinigt werden, ohne weitere Verschleißteile wie z.B. mechanische Wischer.

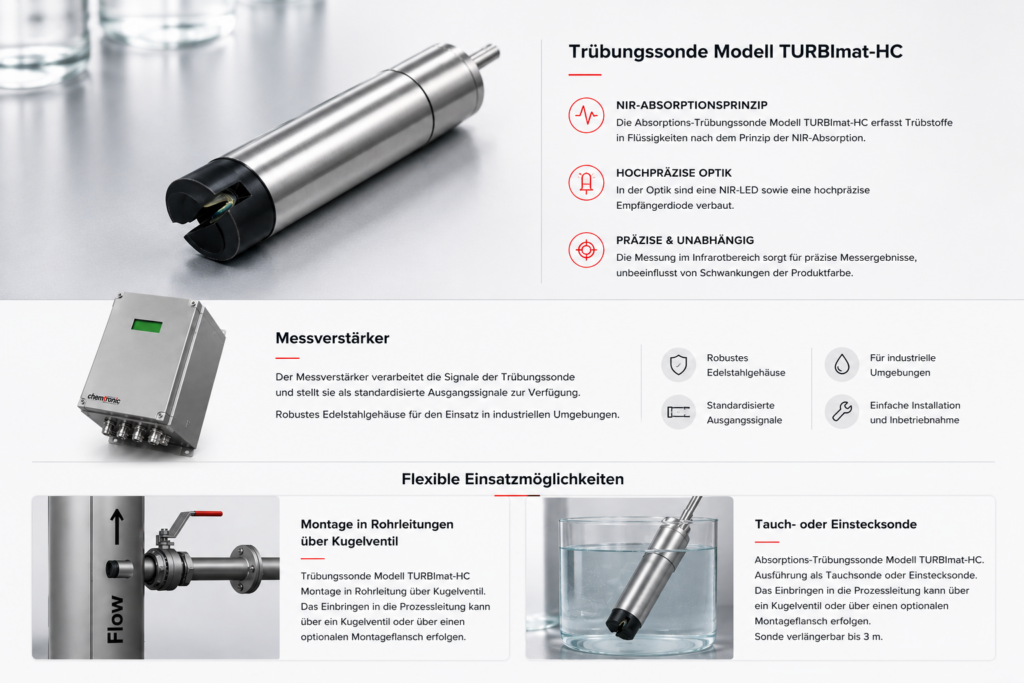

Der Inline-Trübungssensor TURBImat-HC arbeitet mit einem NIR-Absorptionsmessprinzip bei typischerweise 880 nm und liefert dadurch präzise, farbunabhängige Messergebnisse mit hoher Reproduzierbarkeit. Durch variable optische Pfadlängen lässt sich der Sensor flexibel an unterschiedliche Konzentrationsbereiche anpassen, von niedrigen Trübungen bis zu hohen Feststoffgehalten. Die freie Skalierung in Einheiten wie ppm, mg/l oder Prozent ermöglicht eine einfache Integration in industrielle Prozesse, während robuste Materialien wie Edelstahl und Saphir für hohe Beständigkeit und lange Standzeiten sorgen.
Im Betrieb überzeugt der Sensor durch geringen Wartungsaufwand, lange Kalibrierintervalle und eine integrierte Düsenreinigung ohne Verschleißteile. Die Montage über Kugelventil oder Flansch erlaubt Ein- und Ausbau ohne Prozessunterbrechung, wodurch sich der TURBImat-HC besonders für anspruchsvolle Anwendungen in Rohrleitungen, Tanks und offenen Systemen eignet.
Eintauchtiefe: max. 80m
Prozessdruck: max. 8 Bar
Temperaturbereich: max. 60°C
Sensormaterial: Edelstahl 1.4471
Messkopf: PVC (optional 1.4571 / Saphir)
Dichtungsmaterial: anwendungsspezifisch
Nennweiten: einsetzbar ab DN 80
Messbereich: typisch 0–6%TS
Reproduzierbarkeit: ± 1 %
Detektorsystem: Silizium Pindiode 880nm
Reinigung: optionale Reinigungsdüsen
optionaler Ex- Schutz: ATEX Zone I / Zone II
Der Trübungssensor verwendet das Prinzip der NIR-Absorption, um Trübstoffe in Flüssigkeiten zu erfassen. In der Optik des Sensors sind LED-Leuchtmittel mit Emission im Nah-Infrarot-Bereich, sowie eine hochpräzise Empfängerdiode verbaut. Die Messung im Infrarotbereich sorgt für präzise Messergebnisse, unbeeinflusst von Schwankungen der Produktfarbe. Die Messfenster der Sonde können bei laufendem Betrieb mittels eingebauter Düsen gereinigt werden, ohne weitere Verschleißteile wie z.B. mechanische Wischer.
Der Inline-Trübungssensor TURBImat-HC arbeitet mit einem NIR-Absorptionsmessprinzip bei typischerweise 880 nm und liefert dadurch präzise, farbunabhängige Messergebnisse mit hoher Reproduzierbarkeit. Durch variable optische Pfadlängen lässt sich der Sensor flexibel an unterschiedliche Konzentrationsbereiche anpassen, von niedrigen Trübungen bis zu hohen Feststoffgehalten. Die freie Skalierung in Einheiten wie ppm, mg/l oder Prozent ermöglicht eine einfache Integration in industrielle Prozesse, während robuste Materialien wie Edelstahl und Saphir für hohe Beständigkeit und lange Standzeiten sorgen.
Im Betrieb überzeugt der Sensor durch geringen Wartungsaufwand, lange Kalibrierintervalle und eine integrierte Düsenreinigung ohne Verschleißteile. Die Montage über Kugelventil oder Flansch erlaubt Ein- und Ausbau ohne Prozessunterbrechung, wodurch sich der TURBImat-HC besonders für anspruchsvolle Anwendungen in Rohrleitungen, Tanks und offenen Systemen eignet.
Eintauchtiefe: max. 80m
Prozessdruck: max. 8 Bar
Temperaturbereich: max. 60°C
Sensormaterial: Edelstahl 1.4471
Messkopf: PVC (optional 1.4571 / Saphir)
Dichtungsmaterial: anwendungsspezifisch
Nennweiten: einsetzbar ab DN 80
Messbereich: typisch 0–6%TS
Reproduzierbarkeit: ± 1 %
Detektorsystem: Silizium Pindiode 880nm
Reinigung: optionale Reinigungsdüsen
optionaler Ex- Schutz: ATEX Zone I / Zone II
Der Messverstärker Modell C1 kann mit den meisten optischen Sensoren der Monitek / Chemtronic-Serien verwendet werden. Programmierung/Kalibrierung des Systems erfolgt über einen PC oder ein Notebook mit Hilfe der menügesteuerten Software. Die Kalibrierung wird mit einer oder mehreren Proben durchgeführt. Alle Einstellungen und Kalibrierwerte können extern auf der Festplatte Ihres PCs gesichert werden.
Temperaturbereich: Maximal 45°C
Gehäusematerial: Edelstahl 1.4301
Messbereich: Sensor spezifisch (programmierbar)
Schnittstelle: USB
Software: Konfiguration/Kalibrierung via Windows PC
Reproduzierbarkeit: ± 1 %
Schutzklasse: IP65 / NEMA 4X
Versorgung: 90-260VAC, 50-60Hz (opt.: 24VDC ±10%)
Analoger Ausgang: 4-20mA, 500 Ohm
Relais-Ausgänge: Kontaktlast max. 24VDC/1A
Anzeige: 4-stellig / 7 Segment LED
Der Messverstärker Modell C2 wertet die Messsignale der Trübungssonde Modell AP2 präzise aus und eignet sich ideal für die Überwachung und Optimierung von Prozessabläufen. Mit TFT-Grafikdisplay, 0/4–20-mA-Ausgang, programmierbarem Schaltausgang und automatischer Selbstdiagnose ist er für den zuverlässigen Einsatz in industriellen Anwendungen ausgelegt.
Spannungsversorgung:
24 V DC ± 10 %
Leistungsaufnahme:
maximal 15 W
Schaltausgänge:
1 Relais frei einstellbar (24 V / 2 A)
Fehlermeldung:
1 Relais (24 V / 2 A)
Analogausgänge:
0/4 bis 20 mA
Reproduzierbarkeit:
± 1 %
Temperaturbereich:
−15 °C bis +45 °C
Gehäuse:
ABS, Hutschienenmontage
Schutzart:
IP30 / NEMA 1
Profitieren Sie von über 50 Jahren Erfahrung, praxisbewährter Messtechnik und persönlicher Beratung. Gemeinsam finden wir die passende Lösung für Ihre Anwendung. Besuchen Sie unsere Kontaktseite und schildern Sie uns Ihr Projekt für ein unverbindliches Angebot.
