Das Modell IRmat arbeitet mit der Infrarotstrahlung. Das Gerät richtet Infrarotstrahlen auf die Wasseroberfläche aus. Während Wasser die Strahlung großenteils absorbiert, reflektieren Öle und andere organische Stoffe das Infrarot licht deutlich stärker zurück. Dadurch kann der Sensor die reflektierten Strahlungen erkennen und so zuverlässig Ölfilme erfassen.
Der IRmat überzeugt durch seine berührungsfreie Messung, die einen verschließbaren und wartungsarmen betrieb ermöglicht. Dank hoher Empfindlichkeit erkennt es selbst kleinste Ölspuren frühzeitig und sorgt so für eine maximale Sicherheit. Die einfache Installation dank werkseitiger Kalibrierung und langlebiger IR-LED-Technik gewährleisten einen zuverlässigen Aufwand bei minimalem Aufwand.
Das Gerät arbeitet auf Basis des Fluoreszenzprinzip. Dabei wird eine Wasseroberfläche mit UV Licht beleuchtet. Befindet sich Öl auf der Wasseroberfläche, fangen die Kohlenwasserstoffe im Öl an zu fluoreszieren. Das Fluoreszierende Licht des Öles wird durch den Sensor erfasst. Dieser Effekt wird als Fluoreszenz bezeichnet.
Das Fluoreszenz- Licht wird vom Sensor erfasst und als Öl- Signal ausgewertet. Um die Ansprechempfindlichkeit des Systems nochmals zu erhöhen, kann zusätzlich zur Fluoreszenz noch ein Reflexionsanteil erfasst werden. Das System erreicht auf diese Weise eine bisher unerreichte Empfindlichkeit, und kann ohne Probleme Öle im µl Bereich auf der Wasseroberfläche erkennen.

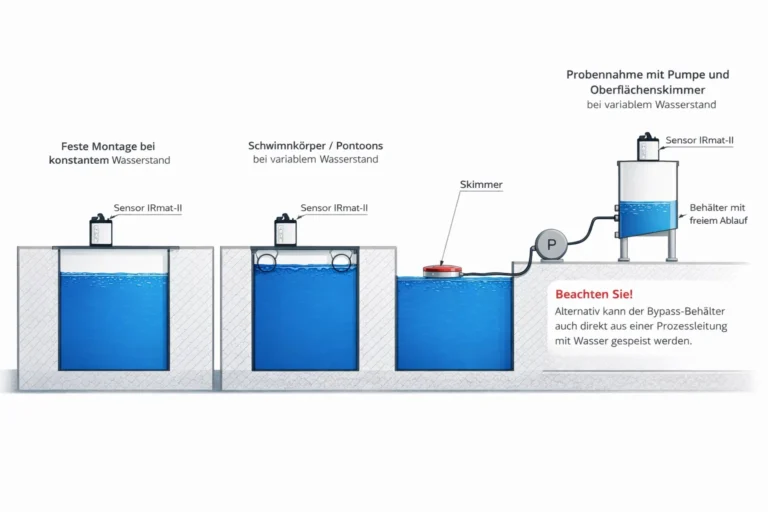

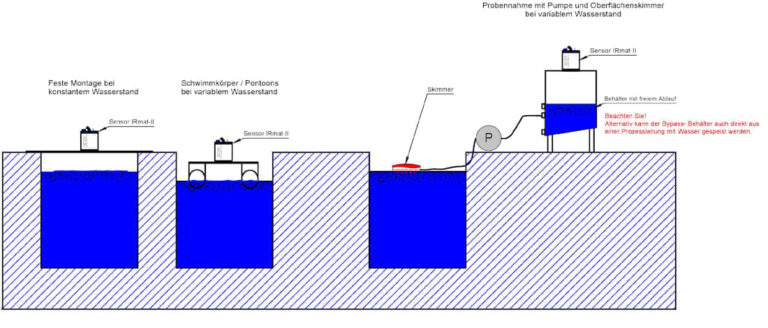

Um optimal zu arbeiten, muss der Sensor einen konstanten Abstand zur Wasseroberfläche haben.
Größere Niveauschwankungen müssen über Pontons oder über das Ultraschall- gesteuerte Niveauliftsystem Modell NiveauTron ausgeglichen werden. Ein Bypassbehälter erlaubt Messungen im Durchfluß sowie eine Kalibrierung in ppm oder mg/l.
Der IRmat überzeugt durch seine berührungsfreie Messung, die einen verschließbaren und wartungsarmen betrieb ermöglicht. Dank hoher Empfindlichkeit erkennt es selbst kleinste Ölspuren frühzeitig und sorgt so für eine maximale Sicherheit. Die einfache Installation dank werkseitiger Kalibrierung und langlebiger IR-LED-Technik gewährleisten einen zuverlässigen Aufwand bei minimalem Aufwand.
Organische Stoffe wie Fette und Öle reflektieren Infrarotstrahlen, während Wasser diese größtenteils Absorbiert. Der IRmat nutzt diesen Effekt und scannt die Wasseroberfläche mit Infrarotlicht. So erkennt das System Ölfilme zuverlässig ab einer Dicke von etwa 5–10 µm.
Der IRmat (IR-21) überwacht Medien inline mittels Infrarot-Absorption. Geringste Konzentrationsänderungen erkennt das System direkt im Prozess, ohne Probenahme. So lassen sich Abweichungen frühzeitig erkennen und Prozesse zuverlässig steuern.
Der Messverstärker IR-21-A wertet die Messsignale des IRmat zuverlässig aus und sorgt für eine sichere Übertragung der Messwerte in die Anlage. Mit 0/4–20-mA-Ausgang, Relaiskontakten, LED-Anzeige und robuster IP65-Bauweise ist er für den dauerhaften Einsatz in industriellen Umgebungen ausgelegt.
Das Modell IRmat-A ist ein mikroprozessorgesteuerter Messverstärker für den Sensor IRmat-S. Es übernimmt Versorgung, Konfiguration und Anzeige der Messwerte. Das robuste ABS-Gehäuse ermöglicht die direkte Vor-Ort-Montage. Optional sind Edelstahl- oder Ex-Gehäuse verfügbar, jeweils mit Schutzart IP65. Das System bietet einen galvanisch getrennten 0/4–20 mA Ausgang sowie Relais zur Alarm- und Statusmeldung.
